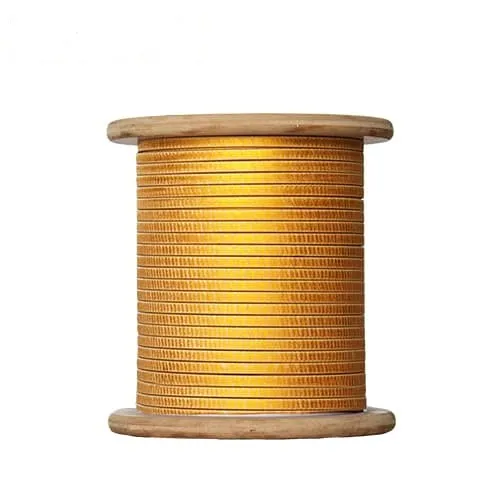

Sreang chopair clúdaithe le gloine snáithín

Seoltóir: Copar;
Cruth: cruinn & árasán;
Trastomhais: babhta: idir 2.0 go 7.0mm, a aistríonn go 12-1 AWG nó 14-1 SWG; Retangular: A: 1-10, B: 3-35;
Rang Teirmeach: 155c, 180c

Sonraíochtaí Teicniúla Fiberglass Frith -Ghloine CU Sonraíochtaí Teicniúla

Is cineál seoltóra leictreach é an tsreang chopair atá clúdaithe le snáithín nó le seoltóir CU fillte Glassfiber, atá inslithe le ciseal gloine snáithín. Soláthraíonn an cineál seo inslithe meascán de insliú leictreach agus neart meicniúil. Agus is iondúil go n -úsáidtear é in iarratais éagsúla, lena n -áirítear claochladáin, mótair, agus trealamh leictreach eile ina bhfuil gá le teaglaim de insliú leictreach, friotaíocht theirmeach, agus neart meicniúil. Déanfaidh riachtanais shonracha an iarratais rogha ábhar inslithe agus tógála a dheimhniú.

Struchtúr na sreinge copair atá clúdaithe le gloine snáithín

Insliú Fiberglass: Tá an seoltóir copair clúdaithe le ciseal fiberglass chun insliú leictreach a sholáthar. Is ábhar láidir agus buan é Fiberglass, ar a dtugtar snáithín gloine freisin, a thairgeann airíonna inslithe leictreacha maithe. Cabhraíonn sé le ciorcaid ghearra a chosc agus cinntíonn sé go ndéantar sruthanna leictreacha a tharchur go sábháilte.

Cumhdach cruan (roghnach): I gcásanna áirithe, d'fhéadfadh go mbeadh sciath cruan breise ar an seoltóir copair sula gcuirtear an t -insliú fiberglass i bhfeidhm. Soláthraíonn an ciseal cruan seo cosaint bhreise i gcoinne tosca comhshaoil ​​agus cabhraíonn sé le marthanacht fhoriomlán na sreinge a fheabhsú.

Seoltóir copair: Tá croí na sreinge déanta as copar, miotal an -seoltaí a úsáidtear go coitianta in iarratais leictreacha. Soláthraíonn copar seoltacht leictreach den scoth, rud a chiallaíonn go bhfuil sé oiriúnach chun comharthaí leictreacha a tharchur go héifeachtach.

Ainm: Clúdach Fiberglass Maol Alúmanam Leictreach /Copar Sreang
Iarratas: Foirceannadh mótair meánach agus leictreach agus claochladán, foirceannadh ionstraimíochta, claochladáin, trealamh teileachumarsáide.
Ábhar seoltóra: Cineál copair/alúmanaim: Inslithe
Cineál an tSeoltóra: Insliú Soladach: Fiberglass, Scannán Poileistir nó Scannán Polyimide
Rang teochta: 130, 155, 180, 200 ºC sraitheanna: singil, dúbailte nó saincheaptha
Trastomhas sreinge cruinn copair nó alúmanaim: φ1.00-φ6.00mm
Méid cothrom (alúmanam): A: 0.90-6.30mm B: 2.00-25.00mm Méid cothrom (copar): A: 0.80-5.60mm B: 2.00-22.00mm
Saintréithe: turraing teasa den scoth, cloí agus solúbthacht
Caighdeán: IEC, NEMA, GB, JIS, GB/T7672, IEC60317 Deimhniú: SGS, UL, ISO, ROHS

Fiberglass covered Aluminum/Copper wire is according to customers requirement, Aluminum/Copper conductor is evenly covered with one or two layers of non-alkali fiberglass, then it's impregnated in compatible insulating coating of required thermal class baked to make a whole between fiberglass and Aluminum/Copper conductor (optionally be applied to polyester and polaimíd).

Is féidir an ghloine i ngloine snáithín clúdaithe le sreang alúmanaim árasán dronuilleogach inslithe a chur i bhfeidhm i bhfoirm téipe fite nó mar shnáithín leanúnach. Bhí sé ina insliú éifeachtach a sholáthraíonn cobhsaíocht theirmeach níos airde, airíonna leictreacha leordhóthanacha agus frithsheasmhacht mhaith in aghaidh abrasion tar éis vearnaisithe. Tá an ghloine nasctha le vearnais le haghaidh neart tréleictreach chun airíonna meicniúla a fheabhsú.

Tá seoltóirí lapped gloine snáithín (lom nó cruataithe) an -oiriúnach le haghaidh foirceannadh staitisticí mótair leictreacha, gineadóirí, claochladáin speisialta agus mótair ardvoltais. Go ginearálta is féidir an t -insliú seo a chur i bhfeidhm nuair a bhíonn neart meicniúil ard agus airíonna inslithe ard ag teastáil. Taispeánann sé leibhéal an -ard de chobhsaíocht mheicniúil agus teirmeach.

Is í an tsreang alúmanaim leictreach lom ón bpróiseas easbhrúite na hábhair is fearr chun sreang alúmanaim cearnógach in inslithe a tháirgeadh.

Is é an feidhmchlár is coitianta ná mótair tarraingthe. Taispeánann sé leibhéal an -ard de chobhsaíocht mheicniúil agus teirmeach, le haghaidh insliú Aicme F agus H nuair a bhíonn sé líonta le poileistear, imide poileistir nó vearnaisí tuilithe bunaithe ar eapocsa. Maidir le haicme teirmeach níos airde, is féidir an snáithín gloine - seoltóirí lapped a líonta le roisíní silicone bunaithe ar aicme teirmeach 200.

Cineálacha Ginearálta:
1. Sreangán Copar Snáithín Aonair / Sreang Flat Alúmanaim
Tá an struchtúr de ghloine aonair agus de ghloine dhúbailte ghloine shreang alúmanaim bhabhta sreinge alúmanaim árasán go bunúsach mar an gcéanna leis an bhfoirceann le sreang ghloine, ach amháin go gcuirtear an tsreang lom in ionad sreang cruataithe. Is é an cineál seo sreinge foirceanta ná "insliú treisithe", atá infheidhme maidir le foirceannadh táirgí leictreacha mótair a bhfuil ard -voltas oibre agus ceanglais ard iontaofachta acu. Mar shampla, is féidir sreang chopair bhabhta ghloine amháin a úsáid le haghaidh foirceannadh mótair i dtimpeallachtaí tromchúiseacha oibre amhail mianaigh. Tá 130-220 innéacsanna teochta éagsúla ann don "chroí" laicir, ach ós rud é gurb é 180 an t-innéacs friotaíochta teochta uasta den laicir nasctha, níl ach 130, 155 agus 180 an t-innéacs teochta den chineál seo sreinge foirceanta.

2.
Le haghaidh sreang filiméid ghloine dhúbailte, úsáidtear sreang, filiméid ghloine agus filiméid poileistir chun an phéint speisialta chomhfhreagrach a thumadh agus a chóta do shreang brataithe filiméid ghloine le haghaidh sciath foirceanta leanúnach, a chaithfear a thriomú. Ní mór an snáithín gloine dúbailte a bheith brataithe faoi dhó sa dá threo uainíochta. Is iondúil go n -úsáidtear é le haghaidh fearas leictreacha móra amhail claochladáin agus meaisíní táthúcháin.
Is féidir le filiméid ghloine dhúbailte sreanga cruataithe a chlúdach freisin, ionas gur féidir tréithe friotaíochta brú na sreanga cruataithe agus tréithe friotaíochta teasa filiméid ghloine a fháil. Is sreang chopair atá fillte le sreinge sreinge gloine le haghaidh inslithe sreinge sreinge gloine dúbailte.

3. Sreang Fillte Fillte Snáithín Gloine
Tá struchtúr inslithe an chineáil seo de shreang foirceanta fillte ar dtús le scannán ar an tsreang, agus ansin fillte le snáithíní gloine singil nó dúbailte. Déanfar é a líonta le sciath inslithe neamh -chomhoiriúnach den ghrád teirmeach riachtanach agus déanfar é a bhácáil chun iomlán a dhéanamh idir an snáithín gloine, an scannán agus an seoltóir. Is é is brí leis an táirge ná tiús inslithe sách tanaí agus luach ard voltais a sheasamh. Tá sé oiriúnach go háirithe do fhoirceannadh mótair voltais ard {- le voltas oibre 6kV agus foirceannadh mótair eile agus táirgí leictreacha. Is é an t -innéacs friotaíochta teochta den táirge seo ná 130, 155 agus 180/200. An scannán poileistir fillte le hinnéacs friotaíochta teochta de 130, an scannán polyesterimide fillte le hinnéacs friotaíochta teochta de 155 agus 180/200 nó an scannán ilchodach poileistear F46 (tá solúbthacht inslithe na sreinge foirceanta den dara ceann níos fearr ná an t -insliú go ginearálta 0.05mm tiubh. Má úsáidtear 0.02-50.03mm, is féidir an táirge le tiús inslithe ainmniúil de 0.02mm a dhéanamh trí shnáithín gloine aonair a chur leis. Níl a voltas miondealú níos lú ná 2500V, agus tá a fheidhmíocht inslithe níos fearr ná a fheidhmíocht inslithe ná sreang chopair ghloine ghloine cruataithe.
Tá friotaíocht miondealú voltais sa táirge seo agus gráid friotaíochta teochta de 130, 155, 180 agus 200. Úsáidtear go forleathan é chun imoibreoirí, claochladáin, mótair nó táirgí leictreacha eile dá samhail a fhoirceannadh.
Beidh níos mó ná 30%ag an scannán poileistir nó ag an scannán polyimide, agus beidh dhá shraith de shnáithín gloine os coinne a thabhairt ar ais. Déanfar sreang Aicme F a thumadh i bpéint inslithe Aicme F, agus déanfar sreang Aicme H a thumadh i bpéint inslithe Aicme H
Sreangán fillte scannán 155 grád (copar agus alúmanam): Tá an struchtúr inslithe déanta ag an scannán poileistir bun móide snáithín gloine agus péint inslithe sreinge speisialta tar éis bácála agus leigheas teochta ard -. I gcomparáid le sreang shreang amháin atá fillte, tá feidhmíocht leictreach den scoth aici, friotaíocht chaitheamh den scoth agus neart meicniúil ard na sreinge sreinge, agus feabhsaíonn sé cosaint chomhshaoil ​​an táirge. Agus iad ag cinntiú inoiriúnaitheacht fhoirceanta den scoth, claochladáin, feidhmíocht den scoth i mótair i imoibreoir agus i réimsí eile.
Rang 180/200 Sreang Fillte Scannán (copar agus alúmanam): Tá an struchtúr inslithe déanta ag an scannán polyimide bun móide snáithín gloine agus péint inslithe sreinge speisialta tar éis bácála agus leigheas teochta ard -. I gcomparáid le sreang shreang amháin, feabhsaíonn sé go mór feidhmíocht leictreach agus friotaíocht teochta an táirge. Ag an am céanna, tá friotaíocht den scoth aige agus neart meicniúil ard na sreinge sreinge fillte, agus feabhsaíonn sé cosaint chomhshaoil ​​an táirge. Cé go gcinntítear inoiriúnaitheacht fhoirceanta den scoth, tá sé feiceálach i réimsí na gclaochladáin, na mótair, na n -imoibreoirí, etc. áit a bhfuil riachtanais fhriotaíochta leictreacha agus teochta ard.

Gloine - sreang snáithín clúdaithe

Tástáil:
