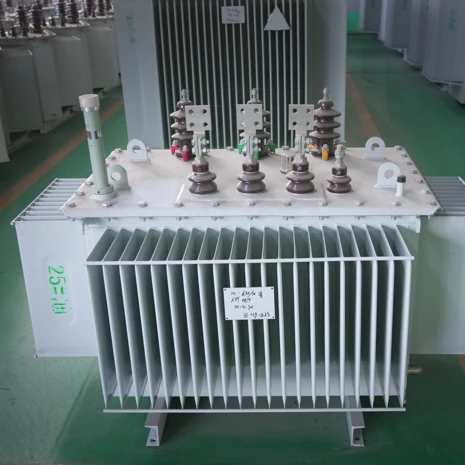

Trasfhoirmeoir Dáilte Tumtha Ola 630kVA 10kV/0.4kV



Tá an claochladán tumtha ola 630kVA 10kV/0.4kV ar cheann de na claochladáin dáileacháin is mó a úsáidtear i dtionscadail tráchtála, tionsclaíochta, fóntais, fuinnimh in-athnuaite agus bonneagair. Déantar é go coitianta i S11, S13, agus i sraith claochladáin atá tíosach ar fhuinneamh agus tá sé deartha chun líonraí cumhachta meánvoltais a ísliú go dtí córais dáileacháin ísealvoltais.



Comhlíonann claochladán caighdeánach líonta ola 630kVA-le caighdeáin IEC 60076, GB 1094, IEEE C57, agus caighdeáin idirnáisiúnta eile. Tá caillteanas íseal gan ualach ag baint leis, voltas bacainn chobhsaí, feidhmíocht inslithe iontaofa, agus saol seirbhíse fada. I measc na n-iarratas tipiciúla tá monarchana, stáisiúin chumhachta gréine, stáisiúin luchtaithe EV, foirgnimh tráchtála, ospidéil, oibríochtaí mianadóireachta, agus tionscadail leictriúcháin tuaithe.





Taispeánann an tábla seo a leanas na sonraíochtaí tipiciúil de chlaochladán dáileadh tumtha ola 630kVA.

Mír	Luach Caighdeánach
Cumas Rátáilte	630kVA
Ardvoltas	10kV / 11kV
Voltas Íseal	0.4kV
Minicíocht	50Hz / 60Hz
Céim	Trí Chéim
Modh Fuarú	ONAN
Grúpa veicteoir	Dyn11
Tap Changer	±2×2.5% nó ±5% As-Chuaird
Voltas Impedance	4%–6%
Níl-Lódáil Reatha	Níos lú ná nó cothrom le 1.0%
Rang Inslithe	Aicme A
Ola Trasfhoirmeoir	Ola Mianra / Ola Eistir FR3
Caighdeán	IEC 60076 / GB 1094
Céim Chosanta	IP23- IP54 (Roghnach)



An riachtanas is gá a ceanglófar le do voltas cruinn, teorainneacha caillteanais, agus deimhniú áitiúil?
Iarr bileog sonraíochta claochladán saincheaptha 630kVA (ola ola S11/S13/cineál séalaithe) agus faigh luachan daingean FOB laistigh de 24 uair an chloig.



Iarr Athfhriotail



Bíonn tionchar díreach ag caillteanais claochladáin ar chostais oibriúcháin agus ar éifeachtúlacht fuinnimh.



Cineál Trasfhoirmeoir	Gan{0}}Caillteanas Luchtaithe	Caillteanas Luchtaigh
S11-630kVA	980W	6200W
S13-630kVA	760W	5960W
Cineál Tíosach ar Fhuinneamh	600–700W	5600–5900W



Féadfaidh an tsraith S13 aon chaillteanais ualaigh a laghdú thart ar 20–30% i gcomparáid le gnáthchlaochladáin S11, rud a chabhraíonn le húsáideoirí tomhaltas leictreachais a laghdú ar feadh shaol seirbhíse an chlaochladáin.





Braitheann an chainníocht ola ar dhearadh, ar mhonaróir, ar chóras fuaraithe, agus ar aicme éifeachtúlachta.



Cineál Trasfhoirmeoir	Cumas Ola
Caighdeán 630kVA	500–650 lítear
Cineál Caomhnóra	550–700 lítear
Cineál Séalaithe go hiomlán	500–650 lítear



Comhlíonann an ola inslithe trí fheidhm ríthábhachtach:



• Insliú leictreach
• Diomailt teasa
• Arc faoi chois



Cabhraíonn tástáil ola rialta le hiontaofacht fadtéarma an claochladáin a chinntiú.



Athraíonn meáchan an claochladáin de réir caighdeáin deartha agus ábhair.



Comhpháirt	Meáchan
Cuid Ghníomhach	1200-1600 kg
Ola Trasfhoirmeoir	450-650 kg
Umar & Gabhálais	600-900 kg
Meáchan Iomlán	2200-3200 kg



Ba cheart go mbreathnódh pleanáil iompair i gcónaí ar mheáchan loingseoireachta agus ar riachtanais ardaithe araon.





Toise	Luach Neas
Fad	1500–1900 mm
Leithead	900-1200 mm
Airde	1400–1800 mm



Féadfaidh toisí iarbhír a bheith éagsúil ag brath ar leibhéal voltais, struchtúr fuaraithe, agus sonraíochtaí an chustaiméara.





Foirgnimh Tráchtála

Is gnách go n-chumhachtaíonn claochladán ola 630kVA coimpléasc tráchtála 10,000-15,000 m² agus cosnaíonn sé 30-40% níos lú ná cineál tirim d'fhostáisiúin lasmuigh nó íoslaigh.



Gléasraí Tionscail

Láimhseálann sé ualaí mótair-troma le cumas ró-ualaithe gearrthéarmach 150% agus é ag suí lasmuigh, rud a shábháil spás urláir luachmhar sa mhonarcha.



Tionscadail Solar Cumhachta

Meaitseálann an t-aonad 630kVA eagair gréine 600–700 kWp agus seasann a thógáil ola séalaithe luascáin laethúla teochta agus nochtadh UV i bhfeirmeacha PV.



Stáisiúin Luchtaithe EV

Tacaíonn claochladán ola 630kVA amháin le 10-15 charger tapa DC agus bainistíonn sé rothaíocht ualaigh laethúil tapa níos fearr ná cineál tirim mar gheall ar dhiomailt teasa ola níos fearr.



Leictriú Tuaithe

Soláthraíonn claochladáin ola séalaithe 630kVA le cuaille 300-500 teaghlach nó caidéil uisciúcháin, nach dteastaíonn aon fhoirgneamh agus gan ach tréimhsí cothabhála 5 bliana.




Cuireann an coimeádán ola cineál capsúl atá séalaithe go hiomlán cosc ​​ar ocsaídiú agus ar dhul isteach taise in ola claochladáin.



Tá capsule rubair solúbtha suiteáilte taobh istigh den umar coimeádaithe. De réir mar a leathnaíonn ola claochladáin le linn oibriú, comhbhrúíonn an capsule. Nuair a fhuaraíonn ola agus nuair a chonarthaíonn sé, leathnaíonn an capsule ar ais. Déanann sé seo an ola a leithlisiú go hiomlán ón aer comhthimpeallach.



• Cosc ar ocsaídiú
• Cosc ar ionsú taise
• Laghdaíonn sé riachtanais chothabhála
• Leathnaíonn sé shaol seirbhíse an claochladáin



Tá an tógáil seo caighdeánach ar go leor claochladáin nua-aimseartha S13-M séalaithe go hiomlán.






Is é Dyn11 an grúpa veicteoireach is coitianta le haghaidh claochladáin dáileacháin 630kVA.



• D=Foirceannadh ardvoltais nasctha in Delta
• y=Foirceannadh ísealvoltais nasctha le Star (Wye)
• n=Pointe neodrach ar fáil ar thaobh LV
• 11=30 díláithriú céime céime


Buntáistí Dyn11:


• Laghdaíonn sé an tríú sruth armónach
• Soláthraíonn pointe cobhsaí neodrach
• Ceadaíonn oibriú comhthreomhar
• Feabhsaíonn cáilíocht cumhachta



Is gnách go mbíonn an voltas impedance caighdeánach do chlaochladán 630kVA 10kV/0.4kV 4.0% nó 4.5%.



Seasann voltas bacainn don chéatadán den phríomhvoltas rátáilte a theastaíonn chun sruth lánluchtaithe a tháirgeadh nuair a bhíonn an foirceannadh tánaisteach gearr-chiorcail.



Le voltas bacainn de 4%, tá an sruth ciorcaid gearr teoiriciúil ag teirminéil LV timpeall 25 uair an tsrutha rátáilte.




Paraiméadar	S11	S13
Gan{0}}Caillteanas Luchtaithe	Níos airde	Íochtarach
Éifeachtúlacht Fuinnimh	Caighdeán	Ard
Costas Oibriúcháin	Níos airde	Íochtarach
Infheistíocht Tosaigh	Íochtarach	Níos airde
Costas Saolré	Níos airde	Íochtarach

I gcás tionscadal le hoibriú leanúnach agus saol seirbhíse fada, soláthraíonn claochladáin S13 go ginearálta tuairisceáin eacnamaíocha níos fearr trí chaillteanais fuinnimh laghdaithe.



Réidh le hordú do do stáisiún EV, do fheirm gréine, nó do thionscadal tionsclaíochta?
Soláthraímid ola 630kVA-tumthaclaochladáin le teastais IEC/CE/UL, foirceannadh copair mar chaighdeán, agus seachadadh tapa chuig an Afraic, Oirdheisceart na hÁise, an Meánoirthear, agus an Eoraip.
Seol d'fhiosrúchán (cainníocht, voltas, calafort ceann scríbe) chun lascaine toirte agus am luaidhe a fháil in aon lá gnó amháin



Iarr Athfhriotail



C1: Cad é an difríocht idir claochladáin S11 agus S13 630kVA?



A: Laghdaíonn S13 aon chaillteanas ualaigh thart ar 27–30% agus ag an am céanna ag soláthar éifeachtúlacht fuinnimh feabhsaithe le hinfheistíocht tosaigh beagán níos airde.



C2: Cad é an cumas ola de chlaochladán 630kVA?



A: Go hiondúil 430-650 kg (thart ar 480-730 lítear), ag brath ar dhearadh agus ar mhonaróir.



C3: An féidir le claochladán 630kVA ualaí stáisiúin luchtaithe EV a láimhseáil?



A: Tá. Is féidir leis tacú le thart ar 10-15 charger tapa DC ag brath ar chumhacht charger agus éagsúlacht éilimh.



C4: Cad é an sruth ualach iomlán de chlaochladán 630kVA 10kV/0.4kV?



A: Taobh LV ≈ 909A. Taobh HV ≈ 36.4A.



C5: Cé mhéad teach is féidir le claochladán 630kVA a sholáthar?



F: Timpeall 250-300 teach faoi choinníollacha meánéilimh, nó 400-500 teach nuair a chuirtear fachtóirí éagsúlachta i bhfeidhm.



C6: Cén modh fuaraithe a úsáidtear i gclaochladáin tumtha ola 630kVA?



A: ONAN (Ola Aer Nádúrtha Nádúrtha).



C7: Cad é saolré tipiciúil claochladáin tumtha ola 630kVA?



A: Go hiondúil 25–30+ bliain le cothabháil chuí.



C8: An féidir claochladáin 630kVA a úsáid le haghaidh feidhmeanna céim suas-?



A: Tá. Úsáidtear go forleathan iad i ngléasraí cumhachta gréine, feirmeacha gaoithe, agus córais stórála fuinnimh ceallraí le haghaidh comhtháthú greille.
