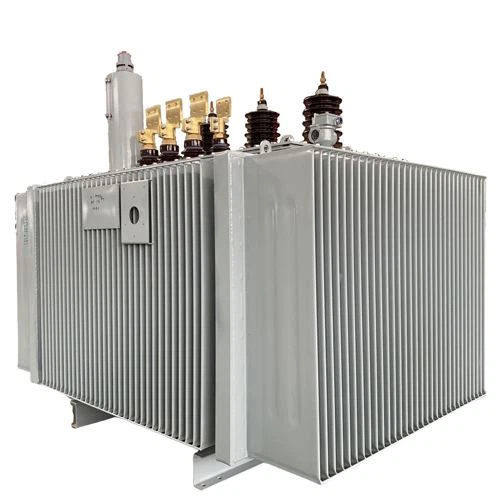

Trasfhoirmeoir Dáilte Tumtha Ola 33kV
An bhfuil ceisteanna agat? Tá ionadaithe díolacháin gnee ar fáil le haghaidh comhrá beo anois
Seol E - post:sales@gneeelectric.com
Teil:+8615824687445
Tá roinnt claochladán tumtha ola 33KV ag GNEE i stoc, is túisce a fhreastalaíonn ar!
Is trealamh tábhachtach é an claochladán dáileacháin tumtha ola 33KV sa líonra dáileacháin cumhachta agus i gcóras soláthair agus dáilte cumhachta na bhfiontar tionsclaíochta agus mianadóireachta. Glacann an claochladán deartha ag GNEE dearadh sceitedhíonach, a bhfuil tréithe ísealchaillteanas, torann íseal agus ard-iontaofachta aige.
claochladán tumtha ola a thairgeann an rogha idir cumraíochtaí grúpa veicteoir Yyn0 nó Dyn11 thar raon cumhachta leathan ó 30 kVA go 31500 kVA.
Céim:trí
Modh Fuarú:ONAN, ONAF/OFAF
Minicíocht:50 nó 60Hz
Grúpa Veicteoir:Dyn11, Yd11, Ynd11, nó daoine eile
Raon Acmhainne:50KVA go 3150KVA
Voltas Príomhúil:30KV go 38.5KV
Fuaraitheoirí: balla rocach nó radaitheora
Caomhnú ola: séalaithe go heirméiteach nó caomhnóir/análú saor
Tapa changer: As-chuaird nó Ar-luchtú. 3 céimeanna; 5 chéim; 7 gcéim; 9 gcéim; 13 chéim; 17 céimeanna
Meán fuaraithe: ola mhianra
Ábhair foirceannadh: alúmanam nó copar
Páirteanna:Comhla draenála ola, Táscaire leibhéal ola, Teirmiméadar, Relay gáis, Comhla faoisimh brú, críochfort talmhaithe, Lugs ardaithe, Ainmchlár, Busings lasmuigh, etc.
Pláta Rátála:Sea (branda an chustaiméara)
Caighdeán Forghníomhaithe:IEC 60076, GB1094.1-2018
|
Príomhpharaiméadair Theicniúla Trasfhoirmeoir Tumtha Ola 33KV 35KV |
||||||||||||
| Acmhainn Ráta KVA | Teaglaim Voltais | Siombail Ceangal | Caillteanas Uaslódála-(KW) | Caillteanas Ar-(KW) (75 céim ) | Impedan ce (%) | Meáchan(KG) | Toisí(mm) | |||||
| Ardvoltas (KV) | Raon Tapping (%) | Voltas Íseal (KV) | Ola | Iomlán | Fad | Leithead | Airde | |||||
| 50 | 25 30 33 35 |
±5 ±2x2.5 |
0.23 0.38 0.4 0.44 0.48 0.6 |
Dyn11 yyn0 |
0.166 | 1.285 | 6.44% | 165 | 535 | 1120 | 670 | 1235 |
| 80 | 0.209 | 1.734 | 6.66% | 195 | 670 | 1120 | 700 | 1270 | ||||
| 100 | 0.244 | 2.138 | 6.39% | 210 | 745 | 1120 | 720 | 1285 | ||||
| 125 | 0.286 | 2.552 | 6.27% | 215 | 790 | 1160 | 715 | 1330 | ||||
| 160 | 0.3 | 3.027 | 6.40% | 245 | 970 | 1245 | 785 | 1365 | ||||
| 200 | 0.361 | 3.649 | 6.28% | 360 | 1050 | 1245 | 795 | 1380 | ||||
| 250 | 0.424 | 4.294 | 6.49% | 285 | 1175 | 1335 | 880 | 1395 | ||||
| 315 | 0.51 | 5.2 | 6.31% | 310 | 1305 | 1380 | 920 | 1420 | ||||
| 400 | 0.613 | 6.171 | 6.31% | 355 | 1540 | 1510 | 1010 | 1455 | ||||
| 500 | 0.716 | 7.452 | 6.51% | 390 | 1760 | 1120 | 1105 | 1502 | ||||
| 630 | 0.897 | 8 65 | 6.60% | 430 | 2000 | 1120 | 1210 | 1527 | ||||
| 800 | 1042 | 10.181 | 6.24% | 525 | 2545 | 2080 | 1215 | 1770 | ||||
| 1000 | 1.22 | 12.375 | 6.30% | 600 | 2885 | 2125 | 1270 | 1850 | ||||
| 1250 | 1.457 | 15.119 | 6.40% | 690 | 3275 | 2150 | 1300 | 1950 | ||||
| 1600 | 1.796 | 18.337 | 6.53% | 840 | 3955 | 2310 | 1355 | 2070 | ||||
| 2000 | 2.105 | 21.122 | 6.47% | 1010 | 4775 | 2390 | 1395 | 2170 | ||||
| 2500 | 2.514 | 25.296 | 6.29% | 1145 | 5550 | 2515 | 1435 | 2300 | ||||
| Ola S20-tumtha Trí-Phas Dúbailte-Uimh-luchtaigh Trasfhoirmeoirí Cumhachta Voltage Regulation | ||||||
| Cumas Rátáilte kVA |
Teaglaim Voltais | Gan{0}}Caillteanas Luchtaithe kW |
Caillteanas Luchtaithe (75 céim) kW |
Cosc ciorcaid ghearr % |
||
| Ardvoltas(kV) | Raon Tapping | Voltas Íseal (kV) | ||||
| 3150 | 33 35 38.5 |
±5% ±2×2.5% |
0.4 | 2.0 | 20.7 | 7 |
| 4000 | 2.3 | 24.6 | ||||
| 5000 | 2.8 | 28.2 | ||||
| 6300 | 3.4 | 31.5 | 8 | |||
| 8000 | 4.7 | 34.6 | ||||
| 10000 | 5.7 | 40.8 | ||||
| 12500 | 6.5 | 48.4 | ||||
| 16000 | 7.9 | 59.2 | ||||
| 20000 | 9.4 | 71.6 | ||||
| 25000 | 11.1 | 84.6 | 10 | |||
| 31500 | 13.1 | 100.8 | ||||
| Ola S22-tumtha Trí-Phas Dúbailte-Uimh-luchtú Trasfhoirmeoirí Cumhachta Voltage Regulation | ||||||
| Cumas Rátáilte kVA |
Teaglaim Voltais | Gan{0}}Caillteanas Luchtaithe kW |
Caillteanas Luchtaithe (75 céim) kW |
Cosc ciorcaid ghearr % |
||
| Ardvoltas(kV) | Raon Tapping | Voltas Íseal (kV) | ||||
| 3150 | 33 35 38.5 |
±5% ±2×2.5% |
0.4 | 1.7 | 20.7 | 7 |
| 4000 | 2.0 | 24.6 | ||||
| 5000 | 2.4 | 28.2 | ||||
| 6300 | 2.9 | 31.5 | 8 | |||
| 8000 | 4.0 | 34.6 | ||||
| 10000 | 4.8 | 40.8 | ||||
| 12500 | 5.5 | 48.4 | ||||
| 16000 | 6.7 | 59.2 | ||||
| 20000 | 7.9 | 71.6 | ||||
| 25000 | 9.4 | 84.6 | 10 | |||
| 31500 | 11.1 | 100.8 | ||||
Tá ancroídéanta as leatháin chruaiche sileacain ardchaighdeáin, ardfheidhmíochta, gan-caillteanas ualaigh íseal.
An-voltas ardfoirceannadhglacann sé struchtúr cisealta, le neart meicniúil ard, dáileadh cothrom, agus friotaíocht láidir gearrchiorcaid.
Tá an struchtúr foriomlánséalaithe go hiomlán, agus glactar leis an bpróiseas líonadh ola bhfolús chun a chinntiú go bhfuil an ola claochladáin scoite amach ón aer lasmuigh, cosc a chur ar aosú ola, agus feabhas a chur ar iontaofacht oibríocht an claochladáin.
Tá anumar ola rocthaa úsáidtear, atá simplí a phróiseáil, tá neart meicniúil ard, éifeacht táthú maith, gan aon sceitheadh, agus cumas diomailt teasa maith.
Tácuma álainn agus méid beage, agus úsáidtear go forleathan i eangacha cumhachta uirbeacha agus tuaithe.
Seo iad ár samplaí custaiméirí le haghaidh do tagartha
cliaint Rúisis
Bileog sonraí N céim 2-A: Trasfhoirmeoir H61 33 kV/400V de 160 kVA
|
AINMNITHE |
S AONAID |
SONRAÍ SONRACHA |
|
Déantóir |
Le cur in iúl |
|
|
Caighdeán tagartha |
IEC 60076 |
|
|
Cineál |
Céim |
|
|
CBL |
Heirméiteach |
|
|
Forghníomhú |
Tropaclaithe |
|
|
Tréleictreach |
PCB-ola saor in aisce |
|
|
Suiteáil |
Ar cuaille |
|
|
Teocht chomhthimpeallach oibriúcháin |
céime |
45 |
|
Minicíocht rátáilte |
Hz |
50 |
|
Cumhacht rátáilte |
kva |
160 |
|
Bunvoltas rátáilte |
Kv |
33 |
|
Leibhéal leithlis a shanntar don bhunscoil |
Kv |
36 |
|
Líon na gcéimeanna sa bhunscoil |
03 |
|
|
Voltas tánaisteach |
V |
400/230 |
|
Raon coigeartaithe voltais ar an taobh M nuair nach bhfuil sé ualaithe |
% |
±2.5 |
|
Cúpláil |
Éin11 |
|
|
Voltas ciorcad gearr |
% |
4 - 4.5 |
|
Méid neodrach le haghaidh ualach amháin |
% |
100 |
|
Caillteanais uasta i bhfolús |
W |
230 – 460 |
|
Caillteanais mar gheall ar ualach Maxi |
W |
1450 - 2350 |
|
Uasmhéid-luaigh an teocht ola seasta |
céime |
55 |
|
Teocht uasta na foirceannadh i riocht seasta |
céime |
60 |
|
Ábhar foirceannadh |
Copar leictrealaíoch |
|
|
Uasleibhéal torainn |
Db |
52 |
|
Sealbhú minicíochta tionsclaíoch 50Hz, 1 min |
Kv |
50 - 70 |
|
Friotaíocht tonn turrainge (1.2/50 miocrón) |
Kv |
125 - 170 |
|
Fuarú |
ONAN |
|
|
Ainmchlár |
01 |
|
|
Ceangal talamh |
01 |
|
|
Toisí Airde/leithead/doimhneacht |
mm x mm x mm |
1200 X 1050 X 710 |
|
Mais iomlán an claochladáin lena n-áirítear ola |
Kg |
400 |
|
Mais ola |
Kg |
90 |
|
Péinteáil |
||
|
Tropicalaithe agus frith-meirge |
||
|
Sraitheanna |
||
|
Ceanglóir |
||
|
Dath |
||
|
Pleananna agus léaráidí teicniúla le cur ar fáil. |
||
Clibeanna Te: Trasfhoirmeoir dáileadh tumtha ola 33kv, monaróirí claochladán dáileadh tumtha ola 33kv tSín, soláthraithe, monarcha
