Treoir Chuimsitheach ar Chroíphrionsabail Ola-Claochladáin Cumhachta Líonta

I gcórais chumhachta,ola{0}}claochladáin chumhachta líonta is trealamh lárnach fíor-riachtanach iad a chomhlíonann na feidhmeanna ríthábhachtacha a bhaineann le comhshó voltais agus tarchur cumhachta. Úsáidtear go forleathan i ngreillí cumhachta, iarratais thionsclaíocha, agus gléasraí cumhachta fuinnimh in-athnuaite, feidhmíonn siad mar an "droichead cumhachta" a nascann stáisiúin chumhachta le húsáideoirí deiridh.

Ó oibriú cobhsaí na ngreillí cumhachta uirbigh a chinntiú go dtí soláthar cumhachta leanúnach do tháirgeadh tionsclaíoch a chothabháil, agus comhtháthú greille na dtionscadal fuinnimh in-athnuaite a éascú, tá ról do-athsholáthair ag claochladáin chumhachta líonta ola.



Soláthraíonn an t-alt seo miondealú cuimsitheach ar an mbuneolas maidir le-claochladáin tumtha ola. Óna gcomhdhéanamh bunúsach go príomhchodanna, déanann sé anailís ar a bprionsabail oibriúcháin agus a saintréithe struchtúracha ceann ar cheann, ag tabhairt -tuiscint dhomhain do léitheoirí ar na croí-rúnda atá taobh thiar den "laoch cumhachta" seo.



Iarr Athfhriotail



Má roghnaítear claochladán tumtha tumtha ola ardchaighdeáin agus ardcháilíochta, is féidir leat cabhrú leat teip-caillteanas a bhaineann leis a sheachaint, costais oibriúcháin agus cothabhála a laghdú agus am agus iarracht a shábháil! Ar mhaith leat a fháil amach conas claochladán a roghnú a oireann do do riachtanais shonracha agus feidhmíocht agus luach á thairiscint ag an am céanna?



Le blianta de thaithí sa tionscal, speisialtóireacht GNEE Electric i T&F agus táirgeadh ola claochladáin tumtha cumhachta. Leveraging ár saineolas teicniúil agus rialú cáilíochta dian, a chuirimid ar fáil réitigh saincheaptha. Ar dtús, tuig na bunriachtanais, ansin roghnaigh an trealamh ceart-coimeád léamh do na léargais phraiticiúla ar fad!







Tá struchtúr casta agus beacht i gceist le claochladáin mhóra ola thumchumhachta. Tá seacht gcomhpháirt lárnacha ina gcomhdhéanamh bunúsach, a oibríonn le chéile chun oibriú cobhsaí agus éifeachtach a chinntiú. Is iad na chéad dá chomhpháirt na codanna bunúsacha bunúsacha, atá freagrach as croífheidhm an chomhshó fuinnimh.



Comhthionól Croí: Comhdhéanta de cholúin agus cuing déanta as leatháin chruach sileacain lannaithe, in éineacht lena meicníochtaí clampála, is é seo croí ciorcad maighnéadach an claochladáin agus feidhmíonn sé mar mheán aistrithe fuinnimh.
Tionól Foirceannadh: Áirítear leis seo na foirceannadh do gach céim agus a dtreoraí nasctha. Mar chroílár ciorcad leictreach an claochladáin, is éard atá ann ná an ciorcad leictreach chun fuinneamh leictreach a ionchur agus a aschur.
Córas Inslithe: Cuimsíonn sé seo an insliú ola agus páipéir idir comhpháirteanna agus laistigh den chlaochladán féin. Is é a phríomhfheidhm ná páirteanna beo a leithlisiú, ciorcaid ghearr a chosc, sábháilteacht oibriúcháin a chinntiú, agus saol seirbhíse an trealaimh a leathnú.
Córas umar: Chomh maith leis an gcomhlacht umar, cuimsíonn sé seo an taiscumar ola agus tacaíochtaí. Feidhmíonn sé mar phríomh-choimeád chun an croí-ola agus an ola chlaochladáin a chur isteach, agus ag an am céanna ag cosaint comhpháirteanna inmheánacha agus ag cuidiú le diomailt teasa.
Córas Fuarú: Comhdhéanta d'fhuaraitheoirí nó radaitheoirí, caidéil ola, lucht leanúna, agus píopaí nasctha, is é a phríomhfheidhm ná an teas a ghintear le linn oibriú an claochladáin a scaipeadh, rud a chosc damáiste trealaimh mar gheall ar róthéamh.
Ionstraimí Tomhais: Lena n-áirítear teirmiméadair comhartha, claochladáin reatha, agus tomhasairí leibhéal ola, úsáidtear iad seo chun monatóireacht a dhéanamh ar stádas oibriúcháin an claochladáin i bhfíor-am agus aiseolas a sholáthar go pras ar shonraí ríthábhachtacha amhail teocht, reatha, agus leibhéal ola.
Feistí Cosanta: Áirítear orthu seo feistí faoisimh brú, athsheachadáin gáis, agus maolaitheoirí taise. Feidhmíonn siad mar "líne chosanta sábháilteachta" an chlaochladáin, rud a spreagann meicníochtaí cosanta go pras nuair a tharlaíonn neamhghnáchaíochtaí chun cosc ​​a chur ar ardú na lochtanna.





Ina measc seo, tugtar an ciorcad maighnéadach agus an ciorcad leictreach ar an gcroílár agus ar na foirceannadh, faoi seach. Tá siad mar bhunús lárnach do chomhshó fuinnimh an claochladáin, agus tá a n-oibríocht chomhordaithe ina réamhriachtanas do ghnáthfheidhmiú an claochladáin.





Is é an croí an chomhpháirt bhunúsach de chlaochladán, comhdhéanta de sheoltóirí maighnéadacha agus feistí clampála. Feidhmíonn sé cuspóirí feidhmiúla agus struchtúracha araon agus feidhmíonn sé mar phríomhmheán comhshó fuinnimh i gclaochladán.



Ó thaobh feidhme de, is iad na seoltóirí maighnéadacha an croí a bhíonn mar chroílár ciorcad maighnéadach an claochladáin, atá freagrach as fuinneamh leictreach ón gciorcad príomhúil a thiontú go fuinneamh maighnéadach, agus ansin an fuinneamh maighnéadach sin a thiontú ar ais go fuinneamh leictreach don chiorcad tánaisteach, rud a chríochnaíonn tarchur agus comhshó fuinnimh leictreach.



Go struchtúrach, tacaíonn an croí le gach comhpháirt inmheánach den chlaochladán, mar shampla an comhlacht agus na luaidhe, ag feidhmiú mar "cnámharlach" an fheiste ar fad.

Glacann croí an claochladáin struchtúr dúnta múnlaithe bosca, ina dtugtar na colúin lárnacha ar an gcuid atá fillte le foirceannadh, agus tugtar an cuing lárnach ar an gcuid nach bhfuil fillte le foirceannadh agus nach bhfreastalaíonn ach chun an ciorcad maighnéadach a dhúnadh. Áirítear ar a gcomhpháirteanna lipéadaithe go príomha: píosa clampála uachtair, príomhcholúin, plátaí comhionannas vótaí, píosa clampála níos ísle, cuing croí uachtarach, agus cuing croí níos ísle.



Cineálacha Cores



Bunaithe ar shuímh choibhneasta na bhfoirceannadh agus an chroílár, is féidir croíleacáin a rangú go ginearálta i dhá chineál: croí-cineál agus sceall-cineál. Ina measc seo, is i gclaochladáin tumtha ola a úsáidtear an croíchroílár; díríonn an chuid seo ar fhoirmeacha struchtúracha croíchroí-chineáil.



• Le haghaidhclaochladáin-phas amháin, tagann an croí go príomha i bhfoirmeacha éagsúla struchtúracha, mar shampla dhá cholún agus dhá chuing, colún amháin agus ceithre cuing, agus dhá cholún agus ceithre cuing, chun freastal ar riachtanais éagsúla soláthair cumhachta aon phas.



• Le haghaidhclaochladáin trí-phas, áirítear le cumraíochtaí lárnacha dhá-cholún-dhá-cuing (trí-phas, trí{{{-cholún) agus trí-cholún-ceithre-cuing (trí-phas, cúig-córas cumhachta i dtrí phas), 1 cholún cumhachta go príomha.





Chun na cumraíochtaí lárnacha a roghnú, ní mór machnamh cuimsitheach a dhéanamh ar fhachtóirí éagsúla, lena n-áirítear réasúntacht an tsocraithe foirceannadh, éifeachtúlacht ábhartha, agus srianta airde iompair, chun a chinntiú go gcomhlíonann an claochladán ceanglais oibriúcháin agus cothromaíocht a bhaint amach idir éifeachtacht costais agus praiticiúlacht. Áirítear le comhpháirteanna gaolmhara: cuing, cuing thaobh an cholúin, agus cuing an chroí íochtair.





Is éard atá sna foirceannadh an ciorcad leictreach trína n-ionchuireann agus a aschuireann claochladán cumhacht leictreach; tá siad ar cheann de chroí-chomhpháirteanna an claochladáin freisin. Déanta as seoltóirí cothrom copair (nó alúmanam) agus atá feistithe le comhpháirteanna inslithe éagsúla, cinneann cáilíocht a ndearadh go díreach cobhsaíocht oibriúcháin agus shaol seirbhíse an claochladáin. I dtéarmaí dearaidh, caithfidh na foirceannadh trí bhunriachtanas a chomhlíonadh-neart leictreach, neart teirmeach, agus neart meicniúil-atá ar fad fíor-riachtanach.



1. Riachtanais Neart Leictreach

Caithfidh neart leictreach dóthanach a bheith ag na tochráin chun borrthaí voltais éagsúla a sheasamh, go príomha lena n-áirítear ríogadh tintrí seasamh in aghaidh an voltais, ríog lasctha a sheasamh voltas, agus minicíocht chumhachta an voltas a sheasamh. Coscann sé seo damáiste inslithe de bharr borrtha voltais, rud a d’fhéadfadh lochtanna ciorcaid ghearr a bheith mar thoradh air.



2. Riachtanais Neart Teirmeach

De réir na n-éifeachtaí teirmeacha a ghineann sruthanna oibriúcháin fadtéarmacha, níor cheart go mbeadh saol seirbhíse inslithe an chorna níos lú ná 20 bliain. Ina theannta sin, le linn oibriú an claochladáin, má tharlaíonn gearrchiorcad tobann ag aon chríochfort, caithfidh an corna a bheith in ann éifeachtaí teirmeach an tsrutha gearrchiorcaid a sheasamh gan aon damáiste, rud a chinntíonn sábháilteacht an trealaimh faoi dhálaí foircneacha.



3. Riachtanais Neart Meicniúla

Caithfidh neart meicniúil leordhóthanach a bheith ag an gcorna chun fórsaí leictreamaighnéadacha, creathadh agus strusanna eile a ghintear le linn oibriú a sheasamh, dífhoirmiú nó damáiste don chorna a chosc, sláine an chuaird a chosaint, agus gnáth-ionchur agus aschur fuinnimh leictreach a chinntiú.





Marcanna Struchtúr Coil agus Nótaí Cumraíochta Foirceannadh

Áirítear go príomha ar mharcálacha struchtúracha an choil: bealaí ola fuaraithe, deighiltí treorach, spásálaithe, agus cumraíocht foirceannadh.



Ina measc seo, is próiseas ríthábhachtach é aistriú céime i ndearadh corna, mar a mhínítear thíos: Nuair a bhíonn sruth an claochladáin ard, is éard atá sa chasadh coil ná seoltóirí comhthreomhara iolracha. Chun dáileadh aonfhoirmeach an tsrutha a áirithiú i measc na seoltóirí comhthreomhara-is é sin, chun a chinntiú go bhfuil a fhad seoltóra comhionann agus naisc chomhionanna flosc maighnéadach leis an réimse maighnéadach sceite-ní mór suímh na seoltóirí comhthreomhara a mhalartú. Is próiseas ríthábhachtach é an oibríocht seo, dá ngairtear "athrú céime," chun gnáthoibriú coil a chinntiú agus róthéamh áitiúil a chosc.





Cruthaítear croí an claochladáin trí chroí iarainn agus cornaí de leibhéil éagsúla voltais a chur le chéile, iad a dhaingniú le feistí clampála, agus táthú ar na luaidhe. Níl ort ach a chur, feidhmíonn croí an claochladáin mar iompróir comhtháite le haghaidh comhpháirteanna lárnacha mar an croí iarainn agus na cornaí. Go ginearálta tá dhá chuid ann: an tionól clampála croí iarainn agus an tionól clampála coil, agus feidhmíonn sé mar chroí-thionól atá freagrach as comhshó fuinnimh laistigh den chlaochladán.



Áirítear ar a gcomhpháirteanna lipéadaithe go príomha: plátaí teirminéil, tochráin, seoltáin, an croí, plátaí clampála, malartóirí sconna ar ualach, teanntáin seoltóra, agus plátaí tacaíochta. Oibríonn na comhpháirteanna seo le chéile chun cobhsaíocht struchtúrach an chroí-thiontaithe fuinnimh leictreach a chinntiú.





Is é an umar claochladáin an coimeádán lárnach ina bhfuil an cóimeáil lárnach agus an ola claochladáin. Feidhmíonn sé go leor feidhmeanna ag an am céanna, lena n-áirítear diomailt teasa, cosaint inslithe, triomú inslithe, bonn a sholáthar, agus iompar a éascú. Is comhpháirt fíor-riachtanach agus ríthábhachtach den chlaochladán é, agus bíonn tionchar díreach ag a fheidhmíocht ar chobhsaíocht oibriúcháin agus ar shaol seirbhíse an claochladáin.



Príomhfheidhmeanna an Umar

• Stóráil Ola: Stóráiltear ola claochladáin, ag soláthar meán le haghaidh insliú agus diomailt teasa;
• Diomailt Teasa: Oibríonn sé i gcomhar leis an gcóras fuaraithe chun teas a ghintear le linn oibriú an claochladáin a scaipeadh;
• Cosaint Inslithe: Déanann sé comhpháirteanna inslithe a leithlisiú ón atmaisféar, cosc ​​a chur ar ionsú taise agus gáis, agus cosc ​​a chur ar aosú ola claochladáin;
• Triomú Inslithe: Feidhmíonn sé mar "umar folúis" le linn eastóscadh folúis ag teocht chomhthimpeallach ar-suíomh;
• Bonn: Soláthraíonn tacaíocht chobhsaí don chlaochladán iomlán;
• Iompar: Éascaíonn sé láimhseáil agus suiteáil iomlán an chlaochladáin.



Cineálacha Umair Ola

Tá dhá chineál bhunúsacha d’umair ola claochladán ann: bairille-umair chineálacha agus umair chlog. Tá buntáistí agus míbhuntáistí contrártha ag an dá chineál seo agus tá siad oiriúnach do chásanna iarratais éagsúla.



• Bairille-umair cineál: Is éard atá ann ná clúdach umar agus corp bairille. Is cuma simplí é an buntáiste a bhaineann leo, agus ní gá ach méid beag ola claochladáin a dhraenáil nuair a bhíonn an umar á ardú; Is é an míbhuntáiste go bhfuil gá le craein le cumas ardúcháin imleor do chlaochladáin mhóra acmhainne chun cothabháil a dhéanamh ar an láthair; dá bhrí sin, tá sé oiriúnach do chlaochladáin acmhainne beaga agus meánmhéide.



• Umar i gcruth cloigín:Comhdhéanta de chuid uachtarach agus íochtair, is iad na buntáistí agus na míbhuntáistí a bhaineann leis an umar cineáil bairille. Is é an buntáiste gur féidir claochladáin mhóra acmhainne a choinneáil gan craein mhór; is é an míbhuntáiste ná go gcaithfear cuid mhór ola claochladáin a dhraenáil nuair a bhíonn an comhlacht umar á ardú, agus tá a chuma sách casta. Tá sé oiriúnach do chlaochladáin mhóra acmhainne.



Gabhálais umar

Is comhpháirteanna riachtanacha iad gabhálais umar a áirithíonn oibriú ceart an umar.



Áirítear ar na príomhchodanna: riser, pláta bonn, pláta athneartaithe, bunfhráma, lúibín jack, taiscumar ola, lúibín taiscumar ola, súl ardaithe, agus feistis píopa córais fuaraithe. Feidhmíonn gach cúlpháirtí feidhm shonrach chun a chinntiú go bhfuil an umarfeidhmíocht séalaithe, cobhsaíocht, agus feidhmiúlacht.

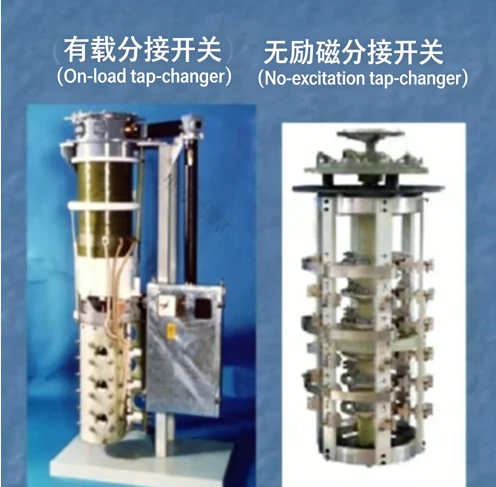

Tap Changer: An "Chroí-Chomhpháirt" den Rialachán Voltais

Bunaithe ar staid oibriúcháin an claochladáin le linn rialáil voltais, is féidir coigeartú voltais a roinnt ina dhá chineál: rialáil voltais a dhéantar nuair a dhíluchtaítear an foirceannadh tánaisteach agus go bhfuil an foirceannadh príomhúil dícheangailte ón ngreille (rialachán voltais gan soláthar cumhachta) ar a dtugtar rialáil voltais de-fuinneamh (gan-); rialáil voltais a dhéantar agus an claochladán faoi ualach trí shuíomh sconna an fhoirceanta a athrú ar-rialachán ualachvoltais. Mar sin, roinntear na hathróirí sconna claochladán ina dhá chatagóir freisin: ní lódálann -athróirí sconna agus -luchtaigh na hathróirí sconna (lipéid léirithe: ar-luchtaigh an t-athrú sconna, níl aon -luchtaigh an t-athrú sconna).



Comhpháirteanna Trasfhoirmeora{{0}Ar-Load Tap Changer



Tá an t-athróir sconna ar-ar{0}}ar cheann de na príomhchodanna lárnacha de chlaochladán. Is í an phríomhfheidhm atá aige ná suíomhanna sconna a athrú fad is atá an claochladán faoi ualach agus gan cur isteach ar an soláthar cumhachta, rud a athróidh cóimheas voltais an claochladáin chun an voltas aschuir a rialú go beacht. Tugann sé seo aghaidh ar shaincheisteanna éagobhsaíocht voltais i gcórais chumhachta de bharr luaineachtaí ualaigh agus diallais voltas greille, ag cinntiú gnáthoibriú trealaimh leictrigh. Úsáidtear go forleathan é i gcásanna a éilíonn soláthar cumhachta leanúnach agus cobhsaí.





I gcomparáid le -athróirí sconna fuinnimh, is é an buntáiste is mó a bhaineann le-athróirí sconna ar ualach ná "rialáil voltais gan briseadh cumhachta." Ligeann siad coigeartú voltais a chur i gcrích gan cur isteach ar an soláthar cumhachta, rud a sheachnaíonn downtime táirgthe agus míchaoithiúlacht d'úsáideoirí de bharr bristeacha cumhachta le linn coigeartú voltais. Tá siad oiriúnach go háirithe do chásanna a bhfuil riachtanais an-arda acu maidir le leanúnachas an tsoláthair chumhachta, mar phríomheangach na gcóras cumhachta, línte táirgeachta tionsclaíochta ar mhórscála, agus líonraí dáileacháin cumhachta i bhfoirgnimh ard-ardú.



Braitheann a chroí-oibríocht ar ghníomhaíocht chomhordaithe an "chiorcad aistrithe" agus an "meicníocht aistrithe." Le linn lascadh sconna, cinntíonn sé seo sreabhadh leanúnach an tsrutha ualaigh, rud a choisceann sceitheanna stua agus voltais, rud a chosnaíonn foirceannadh claochladáin agus trealamh greille ó dhamáiste.



Ar-bíonn riachtanais oibríochta níos déine ag na hathróirí sconna ar lódáil agus caithfidh feidhmíocht inslithe den scoth a bheith acu, cumas iompair reatha agus cumas múchta stua-. Tá gá le cothabháil agus iniúchtaí rialta freisin, lena n-áirítear seiceálacha ar cháilíocht ola inslithe, solúbthacht an mheicníocht lasctha, agus sláine na bhfriotóirí trasdula, chun damáiste claochladáin nó bristeacha cumhachta de bharr teipeanna lasc a chosc. Ina theannta sin, is gnách go mbíonn raon rialaithe voltais na n-athróirí sconna ar ualaigh níos leithne ná an raon d'athróirí sconna ualaigh ar bith, rud a ligeann go ginearálta do choigeartú voltais laistigh de raon ± 10% nó níos mó, rud a chuireann ar chumas oiriúnú níos fearr d'athruithe i voltas greille.

Chuir Comhpháirteanna Trasfhoirmeora-De-Tap Changer fuinneamh ar fáil

Is í an fheidhm lárnach atá ag malartóir sconna dí-fhuinnimh ná suíomh sconna an chlaochladáin a athrú gan voltas a chur i bhfeidhm ar an gclaochladán, rud a athródh an cóimheas voltais. Tá sé oiriúnach do chásanna nach n-éilíonn rialáil voltais go mbeadh an claochladán faoi ualach.



Is féidir voltas-a rialaíonn athróirí sconna a rangú i-phasanna amháin agus trí-chineálacha bunaithe ar líon na gcéimeanna; Bunaithe ar shuíomh na rialála voltais, is féidir iad a roinnt ina dtrí chineál: rialáil voltais neodrach, lár-rialachán voltais pointe, agus rialachán voltais deiridh líne (teideal léirithe: druma -athrú cineál).



Tá a struchtúr sách simplí, comhdhéanta go príomha de shuímh sconna, comhpháirteanna aistrithe, agus meicníocht oibriúcháin. Ní éilíonn siad comhpháirteanna casta cosúil le friotóirí shunt, rud a fhágann go mbíonn costais déantúsaíochta níos ísle agus cothabháil níos éasca. Ós rud é go gcaithfear an chumhacht a mhúchadh le linn coigeartú voltais, úsáidtear na lasca seo go príomha in iarratais nach bhfuil soláthar cumhachta leanúnach ríthábhachtach, mar líonraí dáileacháin tuaithe, claochladáin tionsclaíochta beaga, agus claochladáin dáileacháin i bhfoirgnimh chónaithe.



Go hiondúil úsáidtear iad i dtimpeallachtaí ina bhfuil luaineachtaí íosta voltais eangaí agus athruithe ualaigh de réir a chéile, ina ndéantar an voltas a chalabrú go beacht trí shuíomhanna sconna a athrú le linn bristeacha cumhachta sceidealta.



Taiscumar Ola: An "Mol Rialála agus Cosanta" le haghaidh Ola Trasfhoirmeora



Feidhmíonn an taiscumar ola mar chóras cosanta ola do chlaochladáin tumtha ola agus d'athróirí sconna ualaigh, agus tá a chroífheidhm ceangailte go dlúth le hathruithe ar an toirt ola claochladáin. Is féidir le luaineachtaí sa teocht chomhthimpeallach agus athruithe ar ualach an claochladáin a bheith ina chúis le hathruithe ar theocht an ola taobh istigh den umar claochladáin; Ag an am céanna, is féidir le hathruithe ar theocht chomhthimpeallach agus ar oibríochtaí lasctha an athraitheora ualaigh sconna a bheith ina gcúis le luaineachtaí teochta san ola chlaochladáin laistigh d'urrann ola an athraitheora sconna ar-.



Is é an toradh dosheachanta na hathruithe teochta seo ná crapadh agus leathnú toirt an ola claochladáin.



Is é misean lárnach an taiscumar ola na hathruithe toirte ar an ola claochladáin a rialáil san umar claochladáin agus in urrann ola an athraitheora sconna ar-, agus cosc ​​a chur ar dhul isteach taise agus ar éifeachtaí ocsaídiúcháin an aeir ar an ola claochladáin, rud a chinntíonn feidhmíocht inslithe agus saol seirbhíse an ola claochladáin.



Aicmiú Taiscumair Ola



Roinntear taiscumair ola go príomha i gcineálacha cineál oscailte agus séalaithe. Baintear úsáid níos forleithne as taiscumair ola chineál séalaithe agus is féidir iad a rangú tuilleadh i gcineál capsúl, cineál scairt, agus cineál cloigíní miotail, ag freastal ar shainriachtanais na bhfeidhmchlár éagsúil.



Struchtúr na gCapsúl-Cineál Taiscumair Ola

Is cineál coitianta caomhnóra ola séalaithe é an coimeádán ola de chineál capsúl. Is éard atá ann go príomha ná comh-aireachta, capsúl, seomra bailithe gáis (atá feistithe le comhpháirteanna cosúil le píobáin an phríomh-umar, línte líonta ola agus draenála, línte vent, línte scaoilte ola éillithe, agus tomhasairí ola feadáin bheaga), trísiccant agus píobán gaolmhar, breiseán vent, breiseán draein, agus tomhas leibhéal ola (mar a léirítear sa léaráid phlocóide): Oibríonn na comhpháirteanna seo le chéile chun cosaint éifeachtach a sholáthar don ola claochladáin agus chun a toirt a rialáil.



Córas Fuarú: An "Cosaint Diomailt Teasa" do Threalamh



Le linn oibriú, gineann claochladáin méid suntasach teasa mar gheall ar chaillteanais. Mura féidir an teas seo a scaipeadh go tráthúil, féadfaidh sé an trealamh a róthéamh, damáiste a dhéanamh do chomhpháirteanna inslithe, saol na seirbhíse a ghiorrú, agus fiú teipeanna sábháilteachta a bheith mar thoradh air. Dá bhrí sin, feidhmíonn an córas fuaraithe mar an "cosaint diomailt teasa" do claochladáin; is é an phríomhfheidhm atá aige ná an teas a ghineann caillteanais le linn oibriú a scaipeadh, ag cinntiú go n-oibríonn an claochladán go cobhsaí laistigh de raon teochta sábháilte.



Maidir le claochladáin cumhachta 110kV, tá dhá mhodh fuaraithe príomhúla ann: fuarú nádúrtha agus fuarú aer éigean. Braitheann fuarú nádúrtha ar chomhiompar nádúrtha ola claochladáin chun teas a scaipeadh; tá struchtúr simplí aige agus tá sé éasca a choimeád ar bun, rud a fhágann go bhfuil sé oiriúnach d'iarratais le hualaí níos éadroime agus giniúint teasa níos ísle. Ar an láimh eile, úsáideann fuarú aer éigeantais lucht leanúna chun cabhrú le diomailt teasa, ag tairiscint éifeachtacht fuaraithe níos airde. Tá sé oiriúnach d'iarratais le hualaí níos troime agus giniúint teasa níos airde, ag freastal níos fearr ar riachtanais fuaraithe an trealaimh.



Comhla Faoisimh Brú: "Gléas Faoisimh Brú Sábháilteachta" an Trealaimh

Is comhla lódáilte earraigh í an chomhla faoisimh brú claochladáin agus feidhmíonn sé mar cheann de na feistí cosanta sábháilteachta lárnacha do chlaochladáin, atá deartha go príomha chun aghaidh a thabhairt ar chásanna ina n-ardaíonn brú inmheánach go neamhghnách. Nuair a sháraíonn brú inmheánach an claochladáin fórsa oscailte an earraigh, bogann an diosca actuator beagán in airde.



Ag an bpointe seo, leathnaíonn an brú inmheánach láithreach trasna dromchla séalaithe an diosca actuator, rud a fhágann go n-osclaíonn sé go tobann agus go scaoileann sé an brú inmheánach go tapa. Nuair a thiteann an brú go raon sábháilte, tarraingíonn an earraigh an diosca actuator ar ais go dtí an suíomh séalaithe, ag comhlánú an chosaint faoisimh brú.

Is féidir an comhla faoisimh brú a bheith feistithe le lasc aláraim agus éilíonn sé athshocrú láimhe tar éis gníomhachtaithe. Tá slat táscaire meicniúil ann freisin a dhearbhaíonn go radhairc an bhfuil an comhla tar éis gníomhú (féach an léaráid: slat táscaire meicniúil, earrach).





Comhpháirteanna Trasfhoirmeora-Sorcóir Faoisimh Brú

Is cineál luath feiste faoisimh brú do chlaochladáin é an sorcóir faoisimh brú claochladáin. Tá a struchtúr sách simplí: tá pláta faoisimh brú (gloine comhréidh de ghnáth) suiteáilte i lár an tsorcóra, le garda mogalra thíos chun cosc ​​a chur ar blúirí gloine ó titim isteach sa taobh istigh den chlaochladán má bhriseann an ghloine.





Faoi láthair, tá an cineál sorcóir faoisimh brú seo céimnithe amach, cé go n-úsáidtear é fós i roinnt claochladáin níos sine; áfach, tá a fheidhmíocht chosanta agus a iontaofacht i bhfad níos lú ná iad siúd a bhaineann le comhlaí faoisimh brú nua-aimseartha.





Clúdaíonn an t-alt seo go cuimsitheach an t-eolas lárnach ar chlaochladáin tumtha ola, ó chomhdhéanamh bunúsach go príomh-chomhpháirteanna, agus ó shaintréithe struchtúracha go róil fheidhmiúla. Tá sé mar aidhm aige cabhrú le gairmithe tionscail agus díograiseoirí cumhachta tuiscint iomlán a fháil ar an mbuneolas ar chlaochladáin tumtha ola agus a ról ríthábhachtach i gcórais chumhachta a thuiscint.



Le huasghrádú na gcóras cumhachta agus forbairt go mear ar fhoinsí nua fuinnimh, tá claochladáin tumtha ola ag athrú i dtreo teicneolaíochtaí níos glaise agus níos cliste, ag leanúint ar aghaidh ag soláthar tacaíochta lárnach do chobhsaíocht agus d’éifeachtúlacht an tarchurtha cumhachta.
